耐污悬式瓷绝缘子(双伞型) XWP1-70 XWP2-70 XWP2-70C XWP3-70

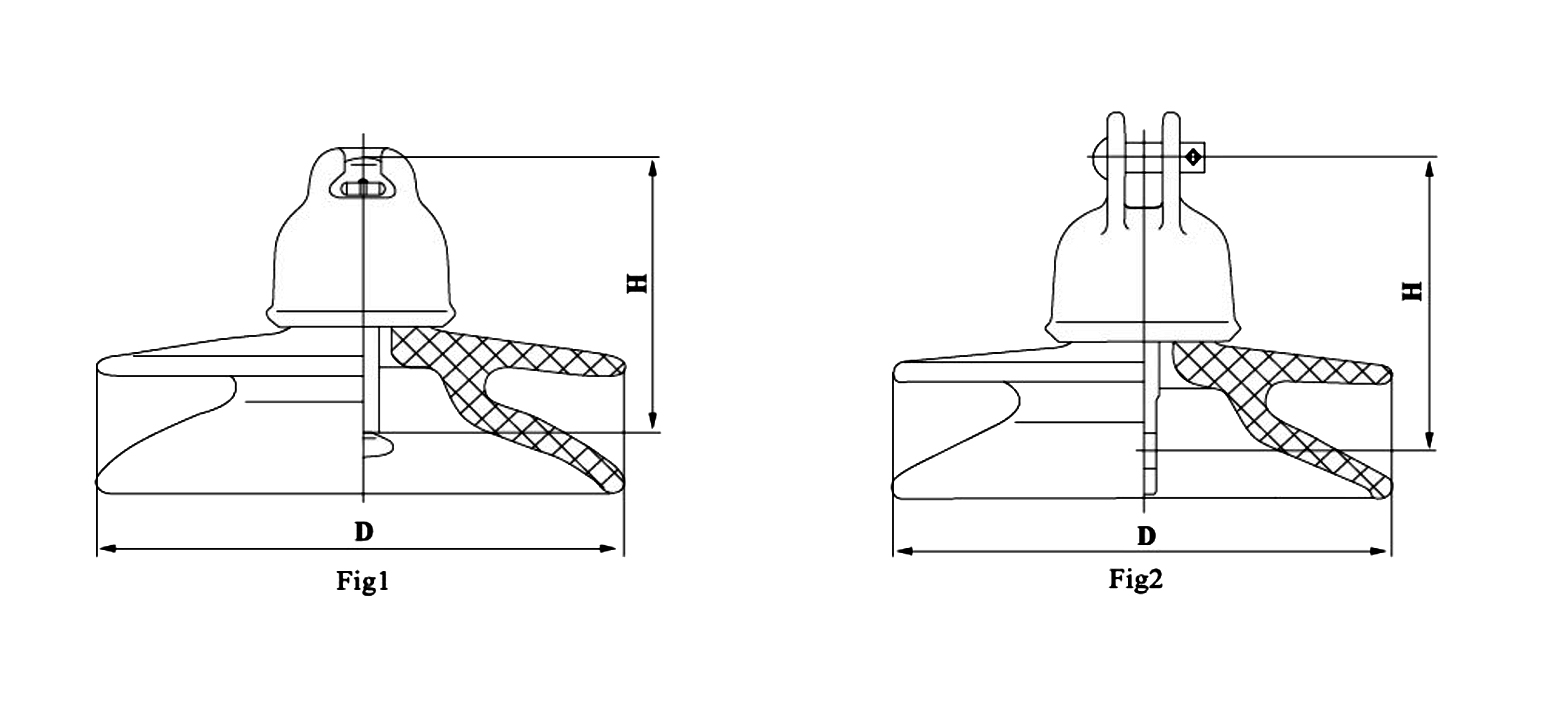

高压线路盘型悬式瓷绝缘子Disk suspension insulator for high voltage transmission line

主要尺寸和性能 MAIN DIMENSIONS AND STANDARD PARTICULARS
国家标准型号Type		XWP1-70	XWP2-70	XWP2-70C	XWP3-70
图号Figure No.		1	1	2	1
额定机电破坏负荷Rated E&M failing load KN		70	70	70	70
绝缘子等级 Insulator class rating		U70BEL	U70BL	U70C	U70BELP
结构高度(H) Unit spacing(H) mm		160	146	146	160
公称盘径(D) Nominal diameter (D) mm		255	255	255	280
公称爬电距离 Nominal creepage distance mm		400	400	400	450
连接型式标记 Coupling size		16	16	16C	16
机电破坏负荷 Rated E&M failing load KN		70	70	70	70
例行拉伸负荷 Routine tensile load KN		35	35	35	35
工频耐受电压 Power frequency withstand voltage	干 Dry KV	80	80	80	80
工频耐受电压 Power frequency withstand voltage	湿 Wet KV	42	42	42	42
雷电冲击耐受电压Dry lightning impulse with		120	120	120	120
工频击穿电压Power frequency withstand- voltage KV		120	120	120	120
无线电干扰电压	对地试验电压 Test voltage to groud KV	10	10	10	10
无线电干扰电压	1MHz 最大无线电干扰电压 MV Max. RIV at 1MHz μV	50	50	50	50
重量 Weight kg		5.9	5.9	6.0	7
执行标准GB IEC AS BS IS
